Канальный кондиционер Hisense и приточная вентиляция: как разделить их задачи

Канальный кондиционер и приточная вентиляция: как разделить их задачи, если обе системы прячутся за подвесным потолком и обе работают через воздуховоды? Кондиционер забирает воздух из помещения, охлаждает или нагревает его и возвращает обратно. Приточно-вытяжная вентиляция подаёт в помещение уличный воздух и удаляет отработанный; как обрабатывать приток (очищать, подогревать), определяет проект. Поэтому кондиционер подбирают по теплу, вентиляцию — по количеству свежего воздуха, и проектируют их как две системы.

Киловатты и кубометры считают по разным данным

Холодопроизводительность канального блока рассчитывают по теплопоступлениям: солнце, люди, техника, освещение, теплопередача через ограждения. Расход наружного воздуха определяют отдельно — по назначению и заполненности помещения, нормам и расчётным выделениям, с учётом компенсации вытяжки и местных отсосов. Затем учитывают, как приточный воздух меняет тепловую и влажностную нагрузку кондиционера. Сами величины друг из друга не следуют: серверной нужно много холода при малом числе людей, а переговорной на десять человек — много свежего воздуха.

Через сам кондиционер обычно проходит в несколько раз больше воздуха, чем нужно для вентиляции. Например, ADT-12UX4RBL8 с номинальной холодопроизводительностью 3,5 кВт пропускает 400, 484 или 600 м³/ч на трёх скоростях. Весь этот воздух берётся из помещения и туда же возвращается — это рециркуляция.

Воздушный баланс и рециркуляция

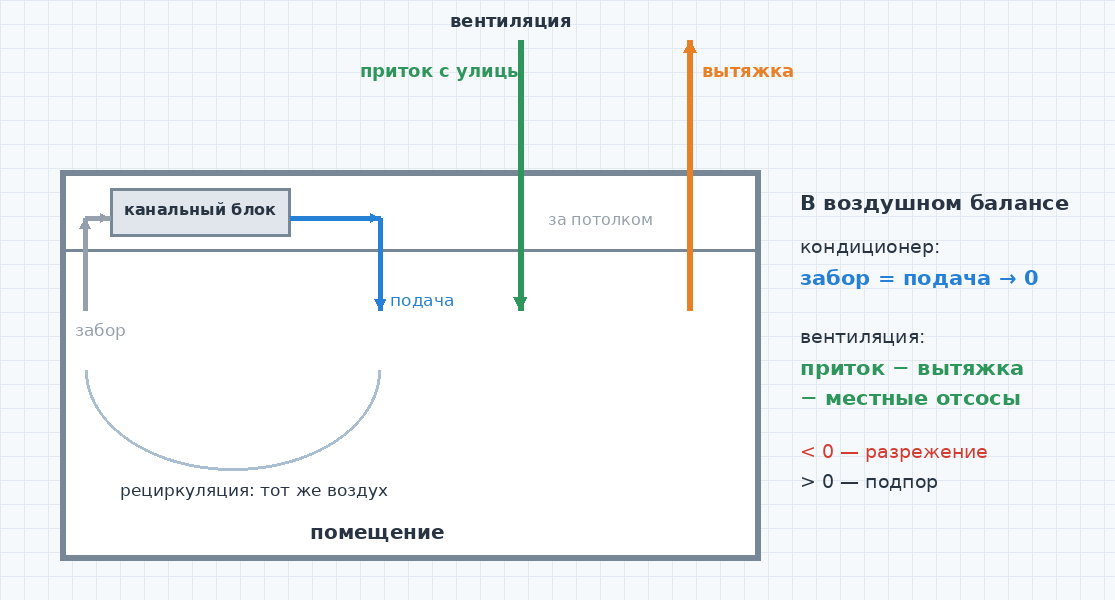

Воздушный баланс составляют по таблице помещений: приток уличного воздуха, вытяжка, отдельно местные отсосы вроде кухонного зонта. Если канальный блок забирает воздух из одного помещения и возвращает в него же и воздуховод свежего воздуха к нему не подключён, его расход в балансе не участвует: сколько воздуха он забирает, столько и возвращает. Свежего воздуха он при этом не добавляет, поэтому воздухообмен обеспечивает вентиляция. Если блок обслуживает несколько комнат, его подачу и возврат учитывают в балансе каждой из них — они влияют на перетоки.

Соотношение притока, вытяжки, местных отсосов и перетоков выбирают по требуемому направлению движения воздуха. Если зонт удаляет воздух, а компенсирующего притока нет, недостающий воздух придёт через окна и двери, без очистки и подогрева. С кухней связано и ограничение для самого кондиционера: инструкция серии запрещает устанавливать внутренний блок там, где есть минеральные или пищевые масла и их пары. Для канального блока это касается и возвратного воздуховода: воздух с масляными парами не должен попадать к блоку по воздуховоду.

Отверстие Fresh Air: сколько уличного воздуха можно подмешать

В корпусе канальных блоков серии HEAVY EU DC Inverter R32 есть заглушка под воздуховод свежего воздуха: Ø65 мм у типоразмеров 09, 12 и 18 (цифры в артикуле), Ø100 мм — у 24, 36, 48 и 60. Через это отверстие уличный воздух попадает внутрь блока и смешивается с воздухом помещения.

Чтобы оценить возможности такого подключения, посчитаем скорость в отверстии. Площадь сечения Ø100 мм — около 0,0079 м². Для иллюстрации примем, что помещению нужно 300 м³/ч наружного воздуха: скорость в отверстии составит 300 / 3600 / 0,0079 ≈ 10,6 м/с. Такой поток шумит и требует большого напора от приточного вентилятора. При 100 м³/ч скорость около 3,5 м/с. Обеспечит ли приточная ветвь этот расход при допустимом шуме, проверяют по сопротивлению воздуховода и фильтра и по давлению в точке подключения.

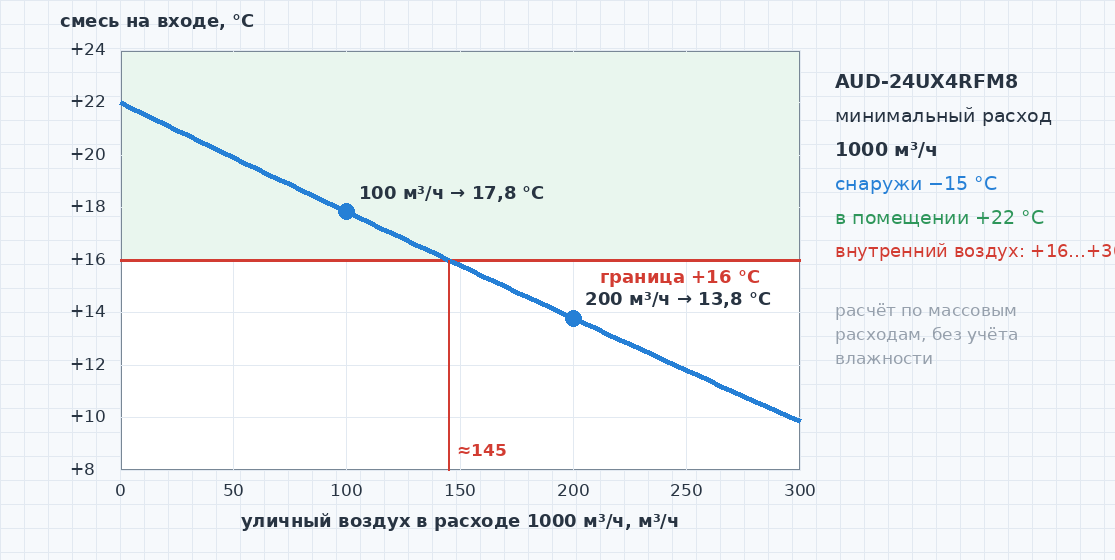

Второе ограничение — температура смеси на входе в блок. Для внутреннего воздуха у серии указан рабочий диапазон +16…+30 °C. Посчитаем температуру смеси для AUD-24UX4RFM8 на минимальном расходе 1000 м³/ч, в который входит и уличный воздух, при −15 °C снаружи (нижняя граница работы этой модели на нагрев) и +22 °C в помещении. Холодный воздух плотнее, поэтому считаем по массовым расходам: t = (ρп·Lп·tп + ρн·Lн·tн) / (ρп·Lп + ρн·Lн), где ρп ≈ 1,20 кг/м³ при +22 °C и ρн ≈ 1,37 кг/м³ при −15 °C:

• 100 м³/ч уличного воздуха — смесь около +17,8 °C, в пределах диапазона;
• 200 м³/ч — около +13,8 °C, ниже +16 °C;
• граница для этих условий — примерно 145 м³/ч.

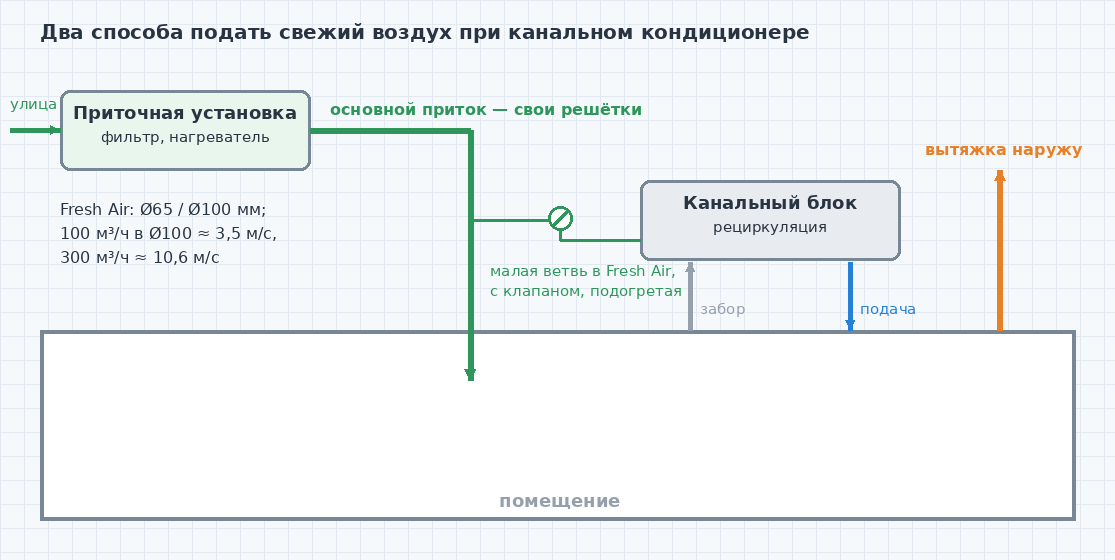

Это предварительная оценка без учёта влажности; допустимые параметры воздуха на входе и условия подмеса уточняют у производителя. Вывод для проекта: через Fresh Air подают небольшую часть свежего воздуха, а зимой — подогретый воздух или совсем немного холодного. Основной приток подают отдельной приточной установкой со своим нагревателем и фильтром, через собственные решётки. Если уличный воздух всё же заводят в блок, мы рекомендуем подогревать его до смешения, а воздуховод свежего воздуха теплоизолировать, чтобы на нём не выпадал конденсат.

Напор вентилятора и сопротивление двух сетей

У кондиционера и приточной системы разные сети воздуховодов, и каждую считают отдельно. Внешний статический напор канального блока серии настраивают с проводного пульта YXE-E01U(E) с шагом 1 Па. Потери сети кондиционера рассчитывают при проектном расходе, проверяют рабочую точку по графикам «расход — напор» из инструкции и выставляют напор с пульта; после монтажа расходы измеряют. В таблице — номинал и в скобках диапазон.

Если воздуховод свежего воздуха подключён к блоку, вентилятор приточной установки и вентилятор кондиционера работают на общий участок. Расход уличного воздуха через отверстие Fresh Air тогда зависит от характеристик обоих вентиляторов. Совместную работу рассчитывают заранее, способ поддержания расхода выбирают по схеме системы, а после монтажа проверяют баланс на всех используемых скоростях и в режиме, когда кондиционер остановлен, а приток работает.

Какой запас производительности допустим

Кондиционер выбирают по холодопроизводительности, доступной при расчётных условиях, и проверяют покрытие явной и полной нагрузки; номинал в каталоге приведён для условий испытаний. Инвертор регулирует мощность в своём диапазоне: у ADT-12UX4RBL8 это 1,3–4,2 кВт, при нагрузке ниже минимума блок работает циклами. Брать модель с большим запасом не стоит: у ADT-18UX4RCL8 минимальный расход 780 м³/ч вместо 400 м³/ч у ADT-12, и в небольшой комнате это требует проверки скоростей воздуха в рабочей зоне и шума. Поэтому запас ограничен сверху: минимальный расход и нижняя граница мощности должны подходить комнате.

Запас по свежему воздуху закладывают в приточной установке: её вентилятор должен обеспечивать проектный расход при расчётном конечном сопротивлении фильтра.

Работа двух систем зимой

Наружные блоки серии работают на обогрев до −20 °C у типоразмеров 09, 12, 48 и 60 и до −15 °C у 18, 24 и 36. Для обычных режимов внутреннего блока указан диапазон температуры воздуха в помещении +16…+30 °C, поэтому в мороз уличный воздух подогревают в приточной установке: её нагреватель подбирают на расчётную зимнюю температуру района. Использовать кондиционер для отопления можно, только если расчётная зимняя температура района не ниже границы работы наружного блока и мощность кондиционера при этой температуре покрывает теплопотери. В межсезонье он может догревать помещение, пока вентиляция подаёт воздух немного холоднее комнатного. Отдельно предусмотрена функция дежурного нагрева: в пустом помещении блок поддерживает +8 °C.

Автоматика двух систем

Кондиционер управляется по температуре, вентиляция — по расписанию, концентрации CO₂ или числу людей. Опциональный модуль B544(E) позволяет подключить кондиционер к центральному пульту или к диспетчеризации по Modbus и BACnet. Общее расписание с вентиляцией получают, если её автоматика тоже подключена к диспетчеризации и логика настроена.

Порядок проектирования

1. Рассчитать расход наружного воздуха по назначению помещений, их заполненности и нормам.
2. Составить баланс: приток, вытяжка, местные отсосы, перетоки.
3. Посчитать нагрузку с учётом приточного воздуха и выбрать канальный блок по мощности при расчётных условиях.
4. Решить, куда подаётся приток: в собственные решётки или частично в блок через Fresh Air. Во втором случае проверить скорость в патрубке и температуру смеси по границе +16 °C.
5. Посчитать потери каждой сети и выставить напор блока с пульта.
6. Настроить автоматику: вентиляцию — по расписанию или CO₂, кондиционер — по температуре.

Канальные блоки серии собраны в разделе канальных кондиционеров; модель выбирают по теплопоступлениям, а расход свежего воздуха берут из проекта вентиляции.
