Дренаж кассетного кондиционера Hisense до отделки потолка

Кассетный кондиционер выглядит как аккуратная панель в потолке, однако над ней скрыты внутренний блок, фреоновые трубы, электрика и дренаж. Все эти узлы занимают место и требуют обслуживания. Поэтому модель, точку установки и маршрут труб выбирают до монтажа каркаса: после зашивки исправление уклона или перенос люка превращаются в ремонт отделки.

Положение блока задаёт потолочный план

Сначала на плане совмещают оси кассеты с раскладкой потолка, светильниками, датчиками, перегородками и мебелью. Четырёхсторонняя панель подаёт воздух вдоль потолка в разные стороны. Если установить её вплотную к стене, над шкафом или прямо над постоянным рабочим местом, часть струй окажется бесполезной, а другая может создавать сквозняк.

Для компактных внутренних блоков Hisense ACT‑12UR4RCC8 и ACT‑18UR4RCC8 руководство указывает корпус 570 × 570 × 215 мм и декоративную панель 620 × 620 мм. Монтажный проём составляет 575–590 мм. Эти размеры относятся именно к моделям 12 и 18: у более производительных кассет той же серии корпус и панель крупнее.

Панель должна полностью перекрывать проём и прилегать к чистому потолку без перекоса. В модульной системе заранее проверяют, как размер 620 мм сочетается с ячейкой, профилями и подвесами. В сплошном потолке формируют ровный проём по монтажной схеме, а не по приблизительному размеру видимой панели.

Высоту считают по всем узлам

Высота корпуса 215 мм не равна минимальному опусканию потолка. Над блоком и сбоку нужны подвесы, трубные соединения, теплоизоляция и место для инструмента. От дренажного патрубка сначала идёт гибкое соединение, затем возможен подъём от встроенной помпы и только после него — наклонная магистраль. Пересечение этой трассы с балкой, профилем или воздуховодом может потребовать дополнительной высоты.

На рабочем разрезе отмечают перекрытие, чистовую отметку потолка, корпус и панель кассеты, подвесы, медные трубы в изоляции, кабель и дренаж. Затем проверяют возможность подвести соединения без резких перегибов.

Сам блок выставляют горизонтально. Перекос меняет уровень воды в поддоне и способен вызвать обратный перелив, даже если трубопровод после помпы проложен правильно. Положение контролируют прибором до затяжки подвесов и повторно после присоединения коммуникаций.

Подъём помпы и уклон — разные участки

Дренаж кассетного кондиционера: что предусмотреть до отделки потолка — это прежде всего точку выхода, доступный перепад высот и путь до канализации или безопасного места сброса. В серии Heavy EU DC Inverter R32 установлена дренажная помпа с высотой подъёма до 1200 мм. Это предельная характеристика узла, а не разрешение произвольно вести всю трассу вверх и вниз.

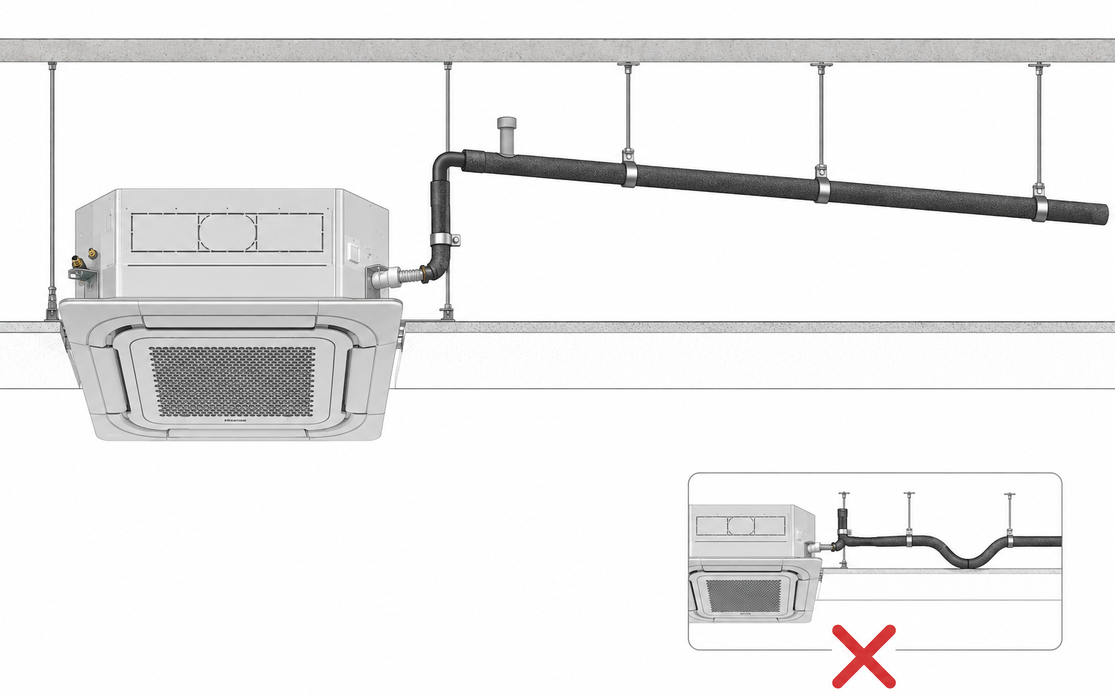

Согласно монтажной схеме, подъём выполняют рядом с внутренним блоком: вертикальный участок располагают не дальше 30 см от него, начальное гибкое соединение имеет длину 0–75 мм. После верхней точки основную магистраль прокладывают с уклоном не менее 1:100 — понижение не меньше 1 см на каждый метр длины.

На основной линии не оставляют петель, локальных подъёмов и провисаний. В таких местах задерживается вода, накапливаются загрязнения и возникает бульканье. Трубу закрепляют с постоянным шагом, теплоизолируют на всём холодном участке и предусматривают вентиляцию дренажной магистрали по проектной схеме.

При подключении к канализации нужен гидрозатвор или другой предусмотренный проектом разрыв, защищающий помещение от запахов. Его конструкцию выбирают с учётом разрежения, доступности очистки и сезонного пересыхания. Конец открытого выпуска не опускают в воду; инструкция требует оставлять его не менее чем на 5 см выше земли или приёмной поверхности.

Несколько внутренних блоков можно объединять только рассчитанной магистралью. Ей задают общий уклон, достаточный диаметр и вентиляцию, а ответвления выполняют так, чтобы вода одной кассеты не возвращалась в другую. Проще и надёжнее обнаружить конфликт трасс на плане, чем после появления пятна на потолке.

Сервисный доступ нужен не только к фильтру

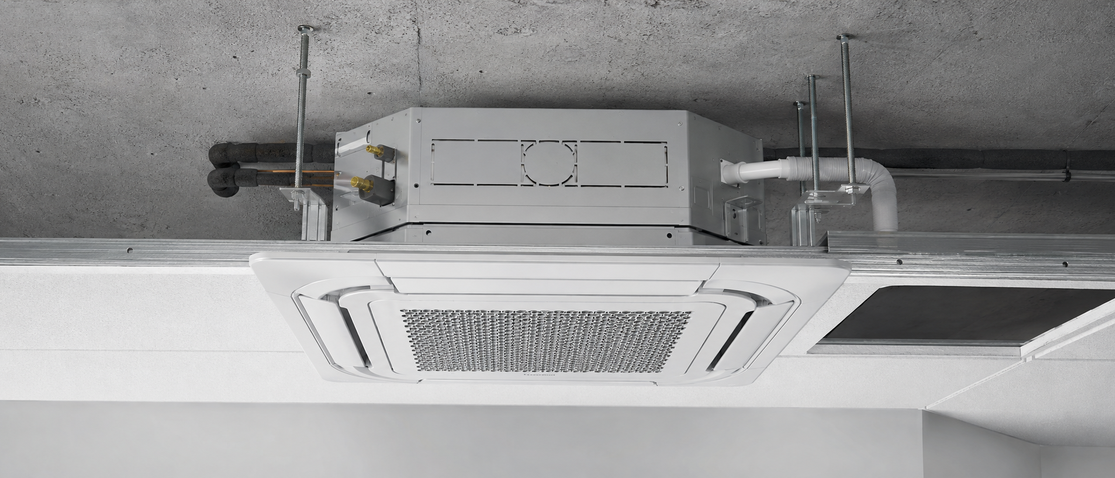

Решётку и фильтр обслуживают снизу через декоративную панель, но этого недостаточно для всех операций. Мастеру нужен доступ к электрическому блоку, фреоновым соединениям, дренажному патрубку, помпе и датчику уровня. Положение сервисного люка согласуют с документацией конкретного блока и направлением подключений.

Люк должен открываться полностью, не упираться в светильник и позволять вынуть обслуживаемый узел. Ревизия размером «под ладонь» годится только для осмотра камерой. Если насос или соединение нельзя демонтировать без разрушения потолка, формально оставленное отверстие не решает задачу.

Доступ не перекрывают встроенным шкафом, высокой перегородкой или несъёмной декоративной рейкой. На исполнительной схеме фиксируют расстояния от стен и осей потолка: через несколько лет это поможет найти люк и трассу без пробных вскрытий.

Воздушные струи проверяют на плане комнаты

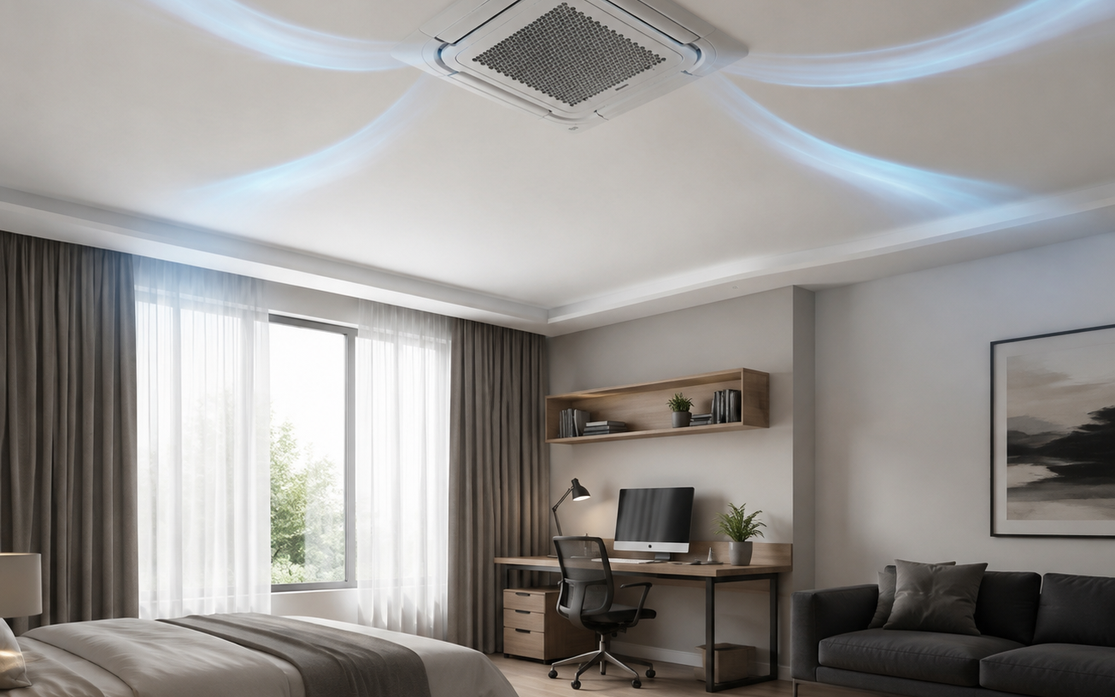

У ACT‑12UR4RCC8 четыре направления подачи и моторизованные жалюзи с независимым управлением. Это помогает настроить поток, но не исправляет неудачное положение кассеты. До монтажа отмечают диван, кровать, рабочий стол и проходы, затем направляют основные струи вдоль свободных зон, оставляя им место для смешения с комнатным воздухом.

Для этой модели в документации приведён уровень звукового давления 30–38 дБ(А) в зависимости от режима. Паспортное значение не учитывает шум воды в неверно проложенной трубе, вибрацию плохо закреплённого потолка и завышенную скорость воздуха возле препятствия. Поэтому акустику оценивают для всей установки, а не только по строке в каталоге.

После монтажа проверяют каждое положение жалюзи. Холодная струя не должна постоянно попадать на людей, а закрытый профиль или высокий шкаф — мешать выбросу воздуха. Если одну сторону приходится постоянно блокировать, лучше ещё раз оценить место кассеты до отделки.

Что проверить до закрытия потолка

1. Сверить модель и её монтажные размеры с раскладкой потолка.
2. Проверить горизонтальность корпуса и надёжность всех подвесов.
3. Убедиться, что подъём дренажа выполнен возле блока, а дальше выдержан уклон не менее 1:100.
4. Осмотреть крепления и теплоизоляцию труб, исключить петли и провисания.
5. Пролить поддон водой и проверить запуск помпы, отвод полного объёма и отсутствие течей на соединениях.
6. Проверить аварийную остановку по датчику уровня согласно регламенту монтажа.
7. Провести опрессовку и вакуумирование холодильного контура, проверить электроподключение.
8. Примерить декоративную панель и убедиться, что сервисный люк даёт доступ ко всем нужным узлам.

Результаты пролива и испытаний фиксируют до зашивки. Сохраняют и маршрут скрытых коммуникаций с привязкой к стенам: он упростит обслуживание и поиск возможного засора.

Главный критерий готовности — не то, что кассета поместилась между перекрытием и потолком. До отделки должны быть подтверждены рабочий уклон, свободный слив, герметичность, правильные воздушные струи и реальный доступ к оборудованию. Если хотя бы один пункт нельзя проверить, потолок закрывать рано.
