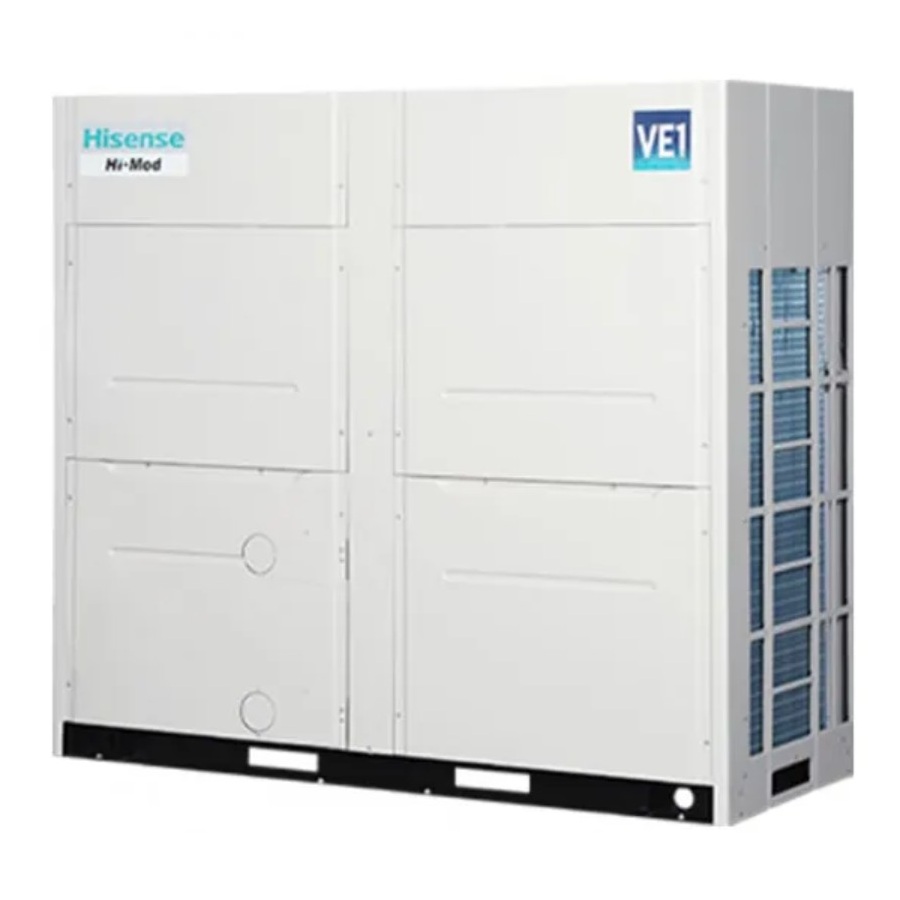

Модульные инверторные чиллеры Hisense HFRWE-130DGF/SYS совмещают преимущества систем холодоснабжения и мультизональных систем кондиционирования.
Модульная архитектура чиллеров устраняет жёсткие ограничения мультизональных системам по длине трассы и перепаду высот, удаленности до самого удаленного блока кондиционирования и громоздкость традиционных чиллеров и проблему единой точки отказа, сложность размещения на малой площади нескольких чиллеров.
Модульные чиллеры представляют из себя традиционные холодильные машины, работающие на базе спиральных компрессоров и возможность достаточно простого объединения нескольких блоков в одну систему. Что делает их похожими на VFV системы.
Технологическое обслуживание модульных чиллеров упрощается за счет особенности сервисной зоны, которая расположена с двух противоположных сторон. Двумя другими сторонами они могут быть установлены вплотную друг к другу в один ряд.
При объединении нескольких модульных чиллеров в одну систему один из них назначается главным (Мастером), остальные – ведомыми блоками. Система управления следит за равномерной выработкой ресурса каждого из чиллеров. При аварии на ведущем чиллере обычно требуется ручной выбор нового ведущего чиллера. При аварии на ведомом чиллере система продолжает работать, но без вышедшего из строя блока.
Возможность объединения чиллеров различной мощности позволяет подобрать общую мощность системы, в точности соответствующую величине теплоизбытков на объекте.
В случае модульных чиллеров система может быть собрана из трех агрегатов мощностью, например, 63 кВт, 63 кВт и 126 кВт. Что обеспечит суммарную холодильную мощность на объекте равную 252 кВт. Отказоустойчивость значительно вырастает за счет, того что чиллер состоит из трех логически независимых блоков.
Безусловно, можно было бы предусмотреть два или три обычных чиллера. Это позволило бы точно попасть в заданную холодопроизводительность и обеспечить резервирование. Но, помимо завышенной стоимости решения, габаритные размеры будут в пользу модульного решения.
Для сравнения вспомним, что максимальная холодильная мощность VRF-систем составляет порядка 300-400кВт, а холодопроизводительность системы из нескольких мощных чиллеров может достигать и даже превышать 10 МВт.Такой анализ подтверждает позиционирование модульных чиллеров между мультизональными и классическими чиллерными системами.
Регулирование холодопроизводительности
Применение модульных инверторных чиллеров имеет ряд преимуществ с точки зрения регулирования холодопроизводительности системы охлаждения при одновременной экономии средств на дорогостоящих технологиях плавного регулирования.
Действительно, наиболее распространенный метод регулирования холодопроизводительности на сегодня – применение инверторных компрессоров. Когда в холодильном контуре присутствует один или два компрессора, очевидно, они должны быть инверторными для получения широкого диапазона регулирования. Применение модульных инверторных чиллеров, собранных из нескольких блоков, позволяет регулировать производительность системы с точностью до процентов.
Такой подход обеспечивает плавное регулирование холодильной мощности и экономию средств на электроэнергии.
